InfraCAD biedt een serie handige gereedschappen om het leven van een civieltechnisch tekenaar eenvoudiger te maken. In InfraCAD CE zijn aanvullend nog gereedschappen te vinden die alleen in Civil 3D werken. De module Gereedschappen is een ‘groeimodule’ en wij staan open voor suggesties en wensen. Heb je goede ideeën, laat het ons weten!

Kantopsluiting tekenen

Het tekenen van kantopsluitingen is een secuur en intensief werk. Natuurlijk, een trottoir bestaat voor negentig procent uit rechte banden. Maar voor de overige tien procent heb je bochtbanden of zaagstukken nodig. Ook daar wil je de hoeveelheden tot in detail van kunnen bepalen. Met InfraCAD gaat dat bijna volledig automatisch.

Als tekenaar geef je eenvoudig de gewenste locatie aan waar elementen geplaatst moeten worden. De software berekent en tekent automatisch het aantal reguliere delen en zaagstukken.

Daarbij worden de zaagstukken in het exacte formaat getekend en de bochtelementen afgestemd op de aanwezige straal. Voor tekenaars en ontwerpers betekent dit een enorme tijdsbesparing!

Vervolgens kunnen alle geplaatste kantopsluitingen via de NLCS-object Viewer in één keer worden geëxporteerd naar een Excel-bestand met hoeveelheden met gedetailleerde informatie per type inclusief de bochtstraal. Hier kunnen bijvoorbeeld calculators en bestektekenaars direct mee aan de slag.

Dynamische taludarcering

Taludarceringen zijn, ondanks de aanduiding ‘arcering’, symbolische aanduidingen van een helling, van bovenaf gezien. Door middel van afwisselende korte en lange lijnen kan worden aangegeven waar de hoogste kant zit. Soms worden taludarceringen geplaatst via een blocksymbool waar drie tot vijf lijnen in zitten. Bij parallelle breeklijnen kan dit prima volstaan. Maar omdat taluds meestal grillig verlopen is het handiger om de taludlijnen te plaatsen met behulp van slimme functionaliteit.

InfraCAD bevat krachtige functionaliteit om snel en eenvoudig een taludarcering te plaatsen wat ook nog eens dynamisch is! Door het selecteren van boven- en ondergrens zal InfraCAD de taludarcering automatisch plaatsen over de aangegeven lengte.

Wanneer deze lijnen een hoogte bevatten zal InfraCAD te taludlijnen automatisch de juiste richting geven. De dynamische eigenschapen van de taludarcering zorgen ervoor dat wanneer een onder- of bovengrens wijzigt, de taludlijnen geüpdate kunnen worden.

Peilmaten

Peilmaten vormen een belangrijk onderdeel van dwarsprofielen. InfraCAD bevat dynamische peilmaten die voldoen aan de NLCS. Binnen een dwarsprofiel wordt een leidende peilmaat geplaatst op een bekende hoogte. Alle volgende peilmaten die vervolgens in dit dwarsprofiel geplaatst worden, zijn gekoppeld aan de leidende peilmaat en zullen automatisch de juiste hoogte weergeven.

Maatvoering

InfraCAD biedt je een aantal slimme maatvoeringfuncties, gebaseerd op zichtlijnen en loodlijnen, welke met name bedoeld zijn voor het maatvoeren van kabels en leidingen. Deze functies stellen je in staat om maatvoering op een zeer snelle en efficiënte wijze te plaatsen of uit te zetten, zelfs wanneer de ondergrond in een XRef binnen de tekening aanwezig is.

NLCS Civil 3D Style Generator

In Civil 3D is het maken van een Style erg arbeidsintensief, vooral omdat voor elke View diverse lagen aangemaakt moeten worden met de juiste kleur en lijntype. Met de NLCS Civil 3D Style Generator in InfraCAD CE kun je met een paar muisklikken een NLCS object uit de bibliotheek selecteren waarna automatisch de juiste stijlen worden gemaakt voor de geselecteerde NLCS statussen.

AHN hoogten

Met InfraCAD Map kun je eenvoudig hoogten plaatsen in de tekening. De data hiervoor wordt on-the-fly gedownload uit de AHN databron van PDOK.

Object Data en Property Sets

Alle geïmporteerde data-gebieden met InfraCAD Map bevatten administratieve data. Deze worden opgeslagen in de tekening in een eigen formaat. Om deze nu ook in een GIS applicatie of Civil 3D te gebruiken, kan de data worden geconverteerd naar Object Data of Property Sets. Hiervoor is wel AutoCAD Map 3D of Civil 3D nodig.

Coordinate System

Met InfraCAD Map of InfraCAD CE is het met één druk op de knop mogelijk om een Coordinate System in te stellen in de AutoCAD tekening. Daarna is het mogelijk om de tekening uit te wisselen via WGS84, bijvoorbeeld KML voor Google Earth of GeoJSON.

Depotmeting volume

Van je depotmetingen maak je met InfraCAD snel een Civil 3D volumemodel zodat je de inhoud kunt bepalen.

Civil 3D Surfaces maken

Het maken van een terreinmodel in Civil 3D vergt een aantal handelingen die met de functionaliteit van InfraCAD CE teruggebracht wordt tot één stap. Selecteer verschillende objecten en direct wordt een terreinmodel gemaakt, waarbij zelf de verschillende objecten (lijnen, punten, blokken, enz) gecategoriseerd worden toegevoegd. Als er al terreinmodellen bestaan, dan kan ook worden gekozen om de geselecteerde objecten toe te voegen aan een Surface.

Met InfraCAD CE is het ook mogelijk om een terreinmodel van de AHN te maken, waarbij alleen dat deel wordt gedownload van PDOK wat nodig is voor de Surface.

Civil 3D Profiles tekenen

Civil 3D Quick Profiles zijn speciale profielen omdat ze slechts zeer tijdelijk van aard zijn. Na het opslaan van een tekening zijn deze objecten weer verdwenen. Het grotere broertje, de Surface Profile, is omslachtiger te maken. Eerst zal een Alignment gemaakt moeten worden, vervolgens een Surface Profile en daarna nog een Profile View waar de Surface Profile in wordt afgebeeld.

InfraCAD CE heeft functionaliteit om dit terug te brengen tot drie muisklikken: twee om de lijn te bepalen door de Surface, en de derde om het profielraster te plaatsen. InfraCAD CE maakt op de achtergrond zelf de intelligente objecten zoals een Alignment en Surface Profile aan.

Kleurenschema’s toepassen op Surfaces

Wie in Civil 3D kleurenschema’s toe wil passen op Surfaces, komt erachter dat dit niet altijd reageert zoals je verwacht. Ook wordt regelmatig de vraag gesteld hoe de door Civil 3D gebruikte kleuren eenvoudig kunnen worden omgezet naar een ander kleurenschema. Civil 3D past bijvoorbeeld het Rainbow-kleurenschema precies andersom toe dan in Nederland gebruikelijk is, met bijvoorbeeld de Bosatlas kleuren.

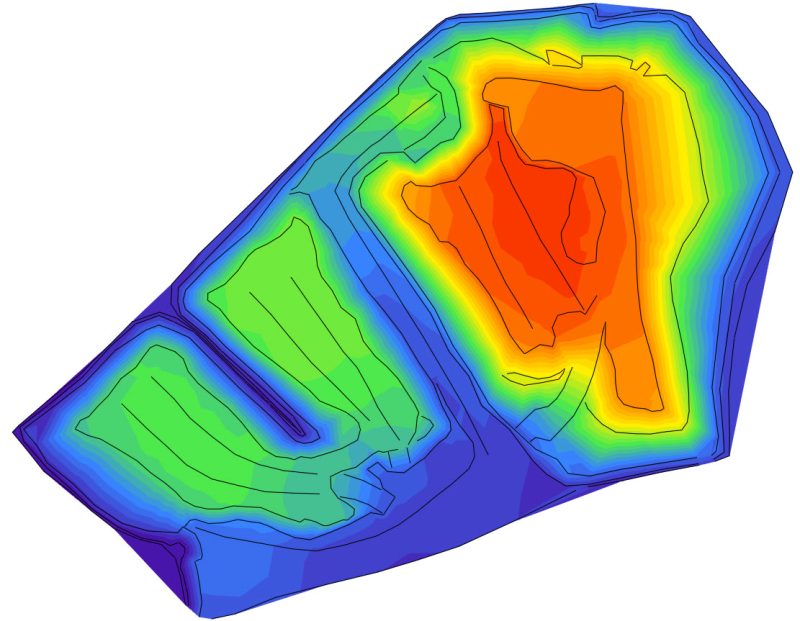

InfraCAD CE heeft krachtige functionaliteit om eigen kleurenschema’s te maken voor zowel Surfaces als Volume Surfaces. Kleurenranges kunnen eenvoudig worden samengesteld tussen twee of meerdere kleuren, naar wens worden omgekeerd en met elke gewenste tussenstap worden toegepast op één of meerdere Surfaces. De kleurenschema’s kunnen ook naadloos worden toegepast op twee naastliggende Surfaces, zo kan vervolgens worden volstaan met één kleurenlegenda die voor alle Surfaces geldend is.

Kabels en leidingen op diepte

Kabels en leidingen die uit een Klic-melding zijn geïmporteerd met InfraCAD Map, worden altijd getekend als 2D polylijnen. De 3D data ontbreekt, dit wordt in een Klic-melding niet meegeleverd. Soms is het handig om in een 3D ontwerp in Civil 3D toch de kabels en leidingen als 3D objecten te zien, al is het maar met een default diepte. De meeste kabels en leidingen liggen volgens een bepaald profiel op een standaard diepte onder maaiveld.

InfraCAD Map heeft een slimme functie om in één keer alle kabels en leidingen te plaatsen op een op te geven diepte onder een bestaande Civil 3D Surface. Dan worden het 3D polylijnen en kan in een ontwerp makkelijker worden aangesloten op bestaande leidingen, of deze worden ontweken. Ook kunnen ze eenvoudiger in een dwarsprofiel worden geprojecteerd.
