Hoewel er soms databronnen verdwijnen uit InfraCAD Map, worden af en toe ook nieuwe databronnen toegevoegd. Vanaf InfraCAD Map v8.4 is het mogelijk om 3D BAG data te importeren waarbij elk gebouw in RD en NAP als Solid of Mesh wordt uitgetekend.
Maar hoe kom je aan die data?
Download OBJ bestanden
De 3D BAG is voor heel Nederland beschikbaar, maar vanwege de hoeveelheid data is dit verdeeld in tegels. Deze tegels zijn te downloaden op https://3dbag.nl/nl/download in de BAG Viewer. Met de knop ‘Kies een tegel’ krijg je heel Nederland te zien met de tiles waar je op kunt klikken. Daarna kun je de tegel in verschillende bestandsformaten downloaden. Voor verwerking in InfraCAD Map kies je dan het type OBJ. Dit levert een ZIP bestand op met daarin verschillende OBJ bestanden. De data in elk bestand is gelijk, dat wil zeggen dezelfde gebouwen, maar de Level of Detail (LOD) is voor elk bestand verschillend. Voor het mooiste resultaat neem je het OBJ bestand waarin ‘LOD22’ in voor komt. Kies je bijvoorbeeld LOD12 of LOD13 dan heb je minder gedetailleerde modellen.
Importeren in AutoCAD
In InfraCAD Map importeer je dit OBJ bestand via de overige databronnen waar je dit bestand kunt selecteren. Na importeren zie je in AutoCAD alle gebouwen in 3D, in RD en NAP, als Solid of als Mesh.
Wat kun je ermee
De vraag is natuurlijk wat je ermee kunt. De mogelijkheden zijn uiteraard eindeloos. Zo kun je bijvoorbeeld kijken welke daken geschikt zijn voor zonnepanelen of eventueel de schaduw berekenen die een gebouw veroorzaakt. Misschien iets simpels als het bepalen van volumes. Of als je meer specialistische tools hebt, zou je de verplaatsing van de wind kunnen beoordelen die door een stad waait (hoewel je dan mogelijk meer data nodig hebt zoals bruggen, bomen, enzovoort).

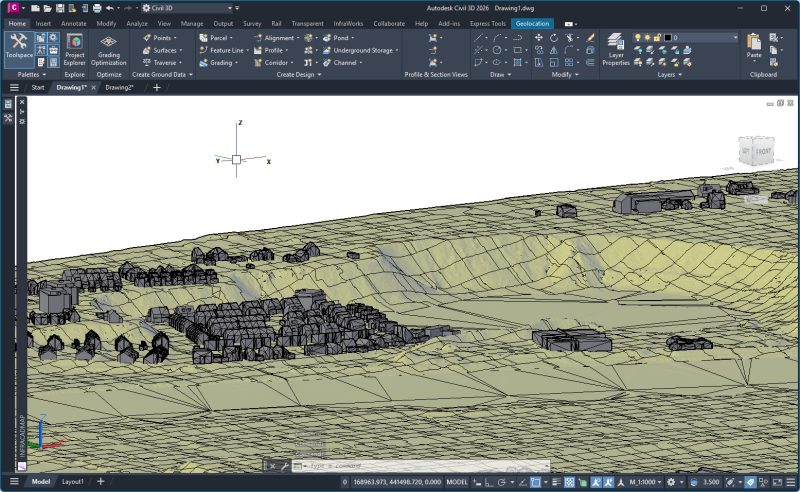

Maar ook voor het oog is het mooie data, als je 3D beelden wilt tonen. Met InfraCAD CE haal je in enkele ogenblikken een terreinmodel op van de AHN. Dit kan alleen als je in Civil 3D werkt, in AutoCAD is deze optie niet beschikbaar.

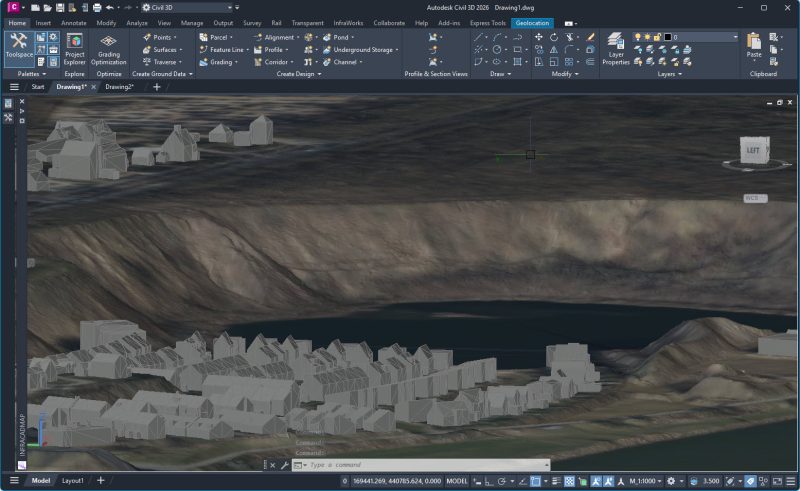

Wil je het nog mooier maken, importeer dan ook de luchtfoto van het gebied met InfraCAD Map. Deze kun je met Civil 3D functionaliteit draperen over de Surface waardoor je een realistischer beeld van het terrein kunt tonen.
Voor de die-hards onder de civiele ontwerpers, in Civil 3D kun je ook MultiView Blocks toepassen waarmee je ook nog alle bomen, lichtmasten, hoogspanningsmasten en eventueel wat voertuigen kunt plaatsen als 3D object. En zo gaat je project nog meer leven.
